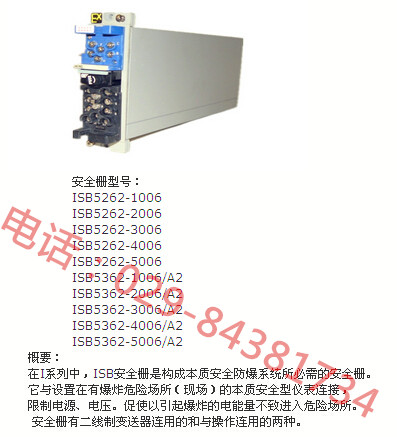

ISB5362-5006A2安全栅_西安仪表厂

::产品简介::

1、 ISB5362-5006A2安全栅型号及规格代号：

2、标准规格

与二线制变送器连用的；

配套的变送器：以4-20mA DC电流信号作输出的，驱动电源公称值为24vV DC的本质安全型二线制变送器，以及本质安全型指示仪（IH15)

输出信号：1-5VDC或者4-20mA DC

输出电阻：1-5VDC输出时为250Ω

负载电阻：4-20mA DC输出时，100Ω

电源代号；/A2 200、220、230、240V AC 50/60Hz

精度；量程的±0.2%

隔离形式；输入与输出之间，输入与电源之间以及输出与电源之间都隔离，但5262型（24V DC 电源驱动型）中，输出与电源之间不隔离（负极端之间内部都短接)。

与执行器连用的；

输入信号；4-20mA DC

输入电阻：约300Ω

输出信号：4-20mA DC

负载电阻：250-550Ω

配套的执行器；电气转换器或者电气阀门定位器以及本质安全型指示仪（IH15)

精度；量程的±0.5%

隔离形式；输入与输出之间，输入与电源之间以及输出与电源之间均隔离。

3、通用规格

电源：5362型：100、110、115、120、200、220、230、 240V AC±10%内指定，50/60HZ

工作电流及功率消耗：

5262型：单回路用5.5VA;双回路用7.5VA

环境温度；0-50℃

环境湿度；5-95%相对湿度

绝缘电阻；各端子和接地端子之间，以及隔离形式中规定相互隔离的端子间，为100Ω/500V DC

绝缘强度；本安回路端子与接地端子间500V AC/1min ,本安回路端子与非本安回路与接地端子间为1500V AC/min

防爆标准；ia IICT5

非本质安全回路额定值；250AC/DC

安装方式；室内架装式，设置在非危险场所。

外部接线；M3.5mm螺钉接线端子

表箱材料；钢板

表面涂敷；灰色烤漆

重量；5362型；单跨路为2.6kg;双回路为2.9kg

4、订货时应当注明事项

型号及辅助代号（必须指定到第8位数）
