XMC XMCG 系列智能型数显、光柱 PID 调节器( 以下简称仪表 ) 。它可与热电偶、热电阻、霍尔变送器、远传压力发送器、DDZ—Ⅱ型、DDZ—Ⅲ型变送器、1151 变送器、辐射感温器等配合，将各种工业对象中的气体、液体、蒸气等工业介质的温度、压力、流量、液位等工业参数进行显示、自动调节和报警。广泛用于石油、化工、冶金、电站、食品加工、陶瓷、化纤、印染、注塑、医疗及实验室等各种行业中。本系列仪表具有如下特点 ：

·  ·采用国际90年代的模糊逻辑控制算法十优化PID 算法，彻底消除PID积分饱和现象。具有无超调、控制精度高等特点。

·高精度自整定算法、手动/自动无扰平滑切换。

·PID 参数及周期T不需设定，能自适应被控对象的特性进行自整定。

·采用先进芯片制造技术，简化结构，提高产品稳定性及抗干扰能力。

·采用数字校正，输入热电偶、热电阻、标准信号任选，无零漂。

　　·采用双四位数显，双101线( 红、绿色) 光柱显示器显示，直观醒目，操作简便，所有操作功能仅需五键完成。

·宽范围的电源适应能力 ：85～264VAC 。还可以采用直流供电(24VDC) 。

·可直接替换一般的动圈式、国产及进口数字调节仪表。

·任意规格信号输入，多种规格信号输出。

二、主要技术参数

1. 使用条件 ：环境温度0～50℃。相对湿度≤90%；电源电压85～264VAC，50/60Hz；大气压力 85～106KPa。

2. 基本误差 ：

·四位 LED 显示 ：±(0.2%F·S±1字) ；±(0.5%F·S±l字) 。

·101 线光柱显示 ：满量程的1%，(适用于XMCG型)。

3. 显示分辨率 ：

·四位 LED： 根据量程范围，可设定为0.001、0.01、0.1及1四种 。

· 101 线光柱 ： 满量程的1%(适用于XMCG型) 。　　

  4. 输入阻抗 ：热电偶、电压信号(大于500K)，热电阻(三根引线相等且小于5欧) ，电流信号(小于250欧) 。

  5.输出特性 ：

   ·继电器接点 ，其容量为220VAC/3A或24VDC/3A，纯阻性负载。

   ·无触点继电器容量为220VAC/l.5A。

   ·模拟量输出 ：0～l0mA或4~20mA。

   ·可控硅过零触发信号：触发0～500A可控硅。

  6. 控制及报警 ：

   ·控制方式 ：脉冲PID调节，模糊逻辑控制算法加优化PID算法。

   ·报警输出 ：上限报警(AL—H) 下限报警(AL—L) 。

  7. 可带24YDC电源输出，隔离电压1000V，最大电流30mA。

  8. 热电偶冷端补偿温度范围 ：0～80℃ 。

  9. 通讯方式 ： RS485、RS232。

  10. 消耗功率 ：4VA 。

  11. 外形尺寸 (mm)： 横式160×80×80，竖式80×160×80，方形96×96×l00，横式96×48×l00，竖式48×96×100

  12. 开孔尺寸 (mm)：横式l52×76，竖式76×152，方形92×92，横式92×45竖式45×92。

  13. 重量 ：约0.5吨。

  三、仪表型号及输入规格

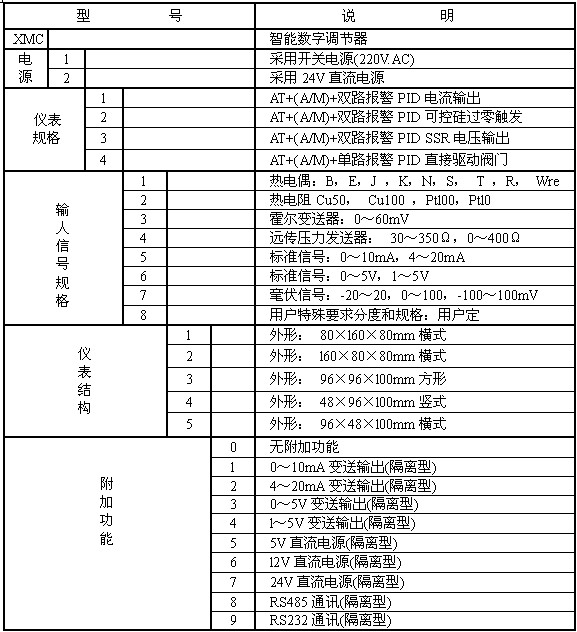

 1 、XMC 智能数字调节器

例 ：XMC-llll7表示采用开关电源供电，A/M+双路报警PID调节器，输入信号为热电偶，竖式安装方式(80×l60mm)，可输出24V直流电源.

注 ：l.AT-PID自整定。2.A/M-自动/手动输出元扰切换。　　　　

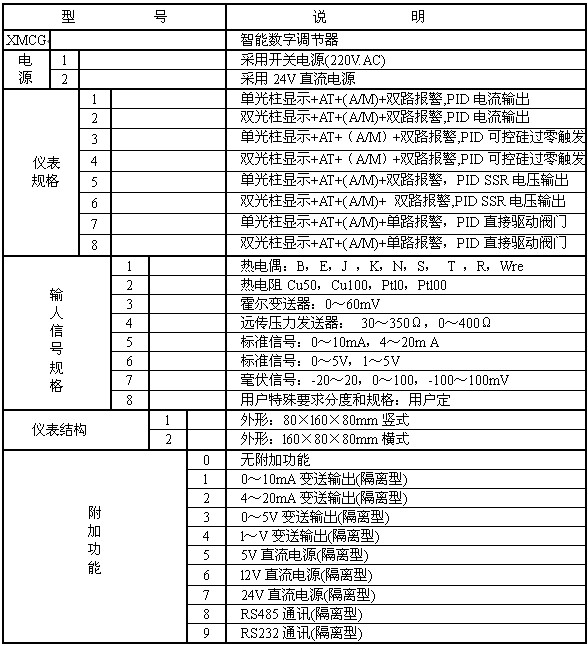

     2：XMCG系列智能光柱数字调节器

     3、 输入规格（分度号）

   4、 户特殊要求规格（分度号）

XMCG系列智能光柱数字调节器

四、仪表功能

1. 显示功能

·正常工作状态 ：

LED：主屏显示参数测量值(PV) ，副屏显示参数给定值(SV)

光柱：红色显示参数测量值( 满量程的% 比)，绿色显示给定值(SV)、上限报警值(AL—H)、下限报警值(AL—L) 。

·报警状态 ：

 LED ：主屏显示参数测量值(PV) ，副屏交替显示给定值(SV) 及报警参数代号(AL—H、或AL —L)。

 光柱 ：红色显示参数测量值(PV) (满量程的% 比) ，绿色显示给定值(SV) 及报警值(AL—H、或AL—L)。显示两条亮带。

 2. 控制与报警功能

 ·脉冲PID调节，模糊逻辑控制算法十优化PID算法。

 ·可上限、下限、正偏差、负偏差等报警输出 。

 3. 断线保护功能

    输入信号低于量程下限、超过量程上限、传感器断线、或传感器规格设置错误均可引起报警。仪表将自动停止控制。并将输出值固

定在输出最小值，以保护整个控制系统。副屏闪烁显示AL— —。

五、仪表操作及接线

 仪表面板上有五个按键，所有操作及参数设定均由该五个键完成。

SET—参数选择键；A/M—自动/手动工作选择键；▲—增量键,▼—减量键,—小数点移动键 。

l 、分度号设置

按SET键, 当主屏显示INSN时, 再按▲键或▼键，副屏显示分度号代号( 如下列分度号代号表0 、1 、2 ……)

INSN输入参数（分度号）

2、端子接线配置和端子接线图

XMC、XMCG系列仪表接线端子配置

 XMC、XMCG系列仪表端子接线图（横形160×80mm,竖形80×160mm）

XMC、XMCG仪表端子接线图（方形96×96mm.竖形48×96mm,横形96×48mm）

      需注明仪表结构形式和附加功能规格。

 1、  仪表结构

2、  仪表附加功能

 仪表可以带附加功能

注：（1）长方形横式和竖式结构形式的调节器仪表不可带附加功能

         （2）其余结构形式的调节器仪表可带一种规格附加功能
