一、概述

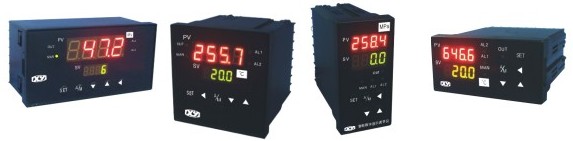

XM、XMG 系列智能型数显、光柱显示调节仪(以下简称仪表)。它可与热电偶、热电阻、霍尔变送器、远传压力变送器、DDZ-Ⅱ型、DDZ-Ⅲ型变送器、1151变送器、辐射感温器等配合, 将各种工业对象中的气体、液体、蒸气等工业介质的温度、压力、流量、液位等工业参数进行显示、自动调节和报警。广泛用于石油、化工、冶金、电站、食品加工、陶瓷、化纤、印染、注塑、医疗及实验室等各种行业中。本系列仪表具有如下特点：

·采用先进芯片制造技术、简化结构、提高产品稳定性及抗干扰能力。

·采用数字校正, 输入热电偶、热电阻、标准信号任选 , 无零漂。

·采用双四位数显, 双101线(红、绿色)光柱显示器显示, 直观醒目, 操作简便, 所有操作功能仅需五键完成。

·可直接替换一般的动圈式、数显式仪表。

·宽范围的电源、适应能力：85V～264VAC 。还可以采用直流供电(24VDC)。

·任意规格信号输入, 多种规格信号输出。

二、主要技术参数

1. 使用条件： 环境温度0～50℃; 相对湿度≤90%; 电源电压 85～264V AC,50/60Hz; 大气压力85～106Kpa。

2. 基本误差：

·四位LED显示：±(0.2%F·S±1字)；±(0.5%F·S±1字)。

·101 线光柱显示：满量程的1%,(适用XMG型)。

3. 显示分辨率：

·四位LED：根据量程范围, 可设定为0.001、0.01、0.1及1 四种。

·101 线光柱：满量的1%, (适用于XMG型)。

4. 输入阻抗：热电偶、电压信号(大于500K), 热电阻(三根引线相等且小于5欧) ,电流信号(小于250欧)。

5. 输出特性：继电器接点，其容量为220VAC/3A或24VDC/3A, 纯阻性负载。无触点继电器容量为220VAC/1.5A。

6. 热电偶冷端补偿温度范围：0～80℃。

7. 模拟量输出：0～l0mA或4～20mA。

8. 通讯方式：RS485、RS2320。

9. 可带24VDC电源输出, 隔离电压1000V, 最大电流30mA。

10. 消耗功率：4VA。

11. 外形尺寸(mm)：横式160×80×80, 竖式80×I60×80, 方形96×96×100, 横式96×48×l00, 竖式48×96×l00。

12. 开孔尺寸(mm)：横式152×76, 竖式76×152, 方形92×92, 横式92×45, 竖式45×92。

13. 重量：约0.5kg。

三、仪表型号及输入规格

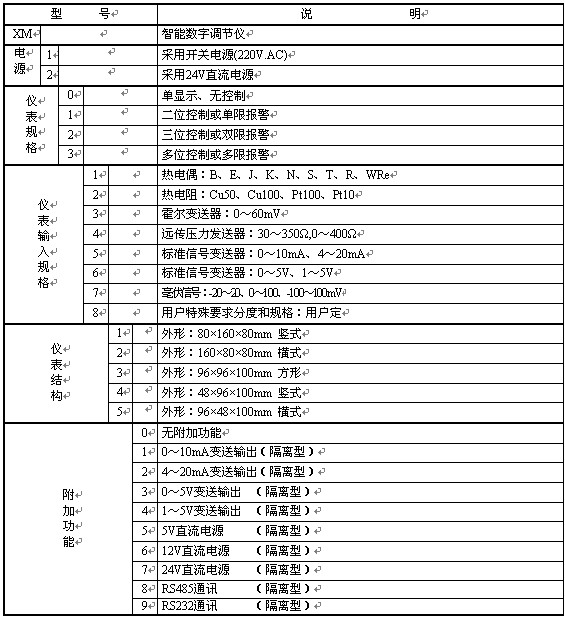

1、   XM系列智能数字调节仪

例：XM─11117 表示采用开关电源供电的二位控制调节仪，输入信号为热电偶，竖式安装方式（80×160mm），可输出24V直流电源。

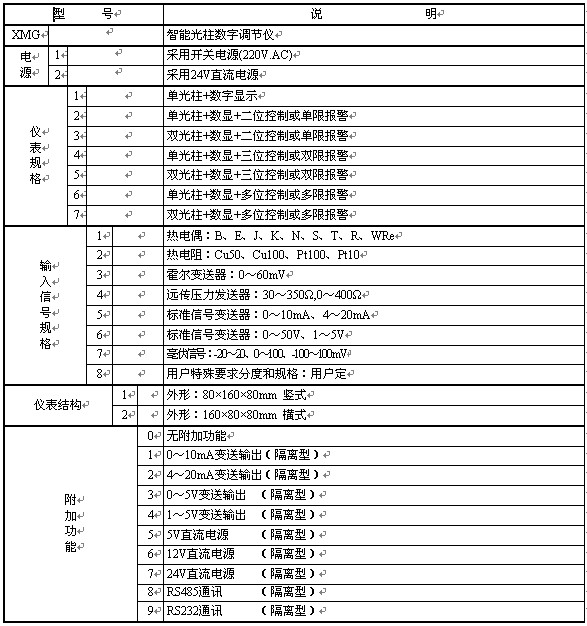

2、XMG系列智能101线光柱数字调节仪

例：XM─11224表示采用开关电源供电的单光柱+数字显示调节仪，输入信号为热电阻，横式安装方式（160×80mm），1～5V变送输出。

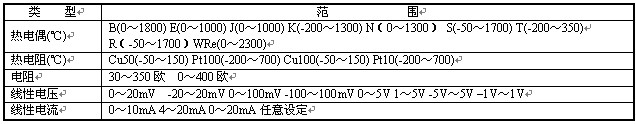

3、   输入规格（分度号）

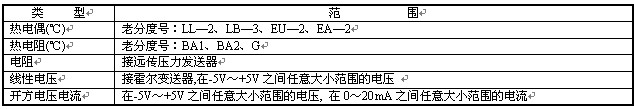

4．用户特殊要求规格（分度号）

四、仪表功能

1. 显示功能

·正常工作状态 ：

LED：主屏显示参数测量值(PV), 副屏显示参数给定值(SV)

光柱：红色显示参数测量值(CPV) , 绿色显示给定值(SV)

·报警状态 ：

LED：主屏显示参数测量值(PV), 副屏交替显示给定值(SV)及报警参数

代号(上限报警参数AL-H或下限报警参数AL-L) 。

光柱：红色显示参数测量值(CPV) , 绿色显示给定值 (SV)及报警值(显示两条亮带)

2. 控制与报警功能

·二位控制或单限报警

·三位控制或双限报警

·多位控制或多限报警

3. 断线保护功能

输入信号低于量程下限、超过量程上限、传感器断线、或传感器规格设置错误均可引起报警。仪表将自动停止控制。这时LED副屏闪烁显示AL— —。

五、仪表操作及接线

仪表面板上有五个按键

SET—参数代号选择键 ,A/M —自动/手动切换键, ▲—增量键,▼—减量键, —小数点移动键。

1 、分度号设置

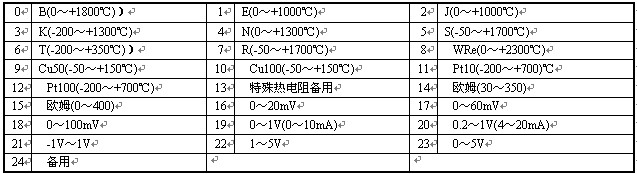

按SET键, 当主屏显示INSN时, 再按▲键或▼键，副屏显示分度号代号( 如下列分度号代号表0 、1 、2 …… )

INSN输入参数（分度号）

2、仪表端子接线配置和端子接线图

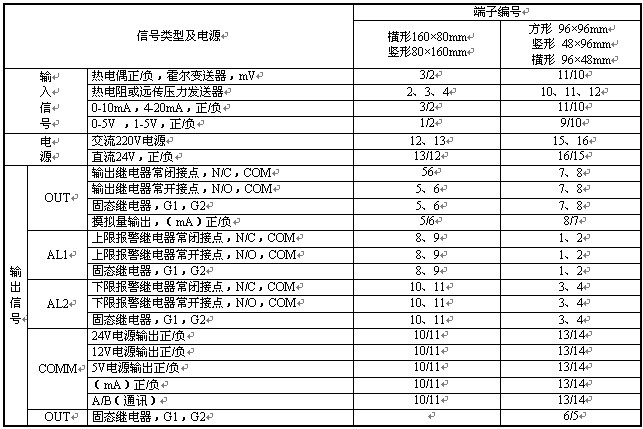

XM、XMG系列仪表接线端子配置

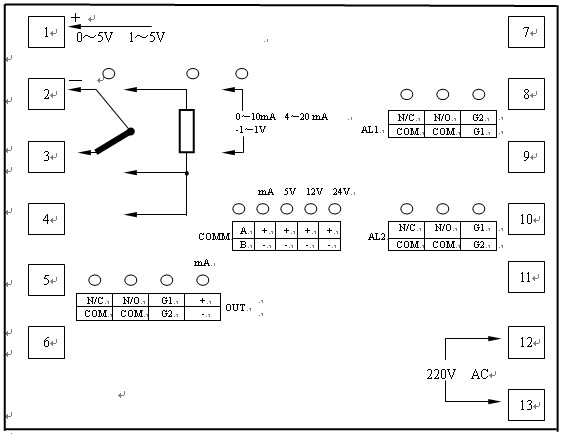

XM、XMG系列仪表接线端子接线图（横形160×80mm，竖形80×160mm）

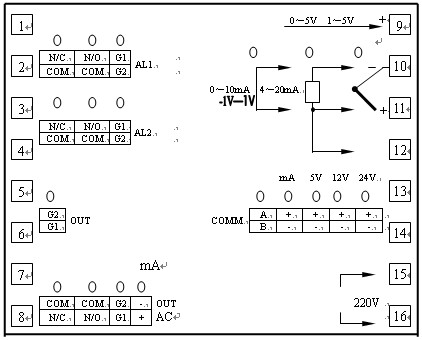

XM、XMG系列仪表接线端子接线图（方形96×96mm，竖形96×48mm横形48×96mm）

六、订货须知

( 订货时须注明仪表结构形式和附加功能规格 )

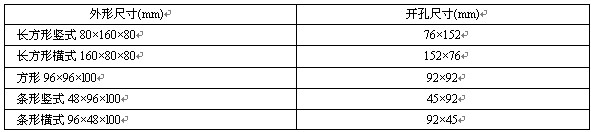

1 、仪表结构形式

2 、仪表附加功能

仪表可带附加功能见型号表1—9项

注 : 长方形结构式仪表略有不同。

(1) 多位控制或多限报警仪表, 不能选择附加功能。

(2) 三位控制或双限报警仪表, 只能选择一种规格附加功能。

(3) 二位控制或单限报警仪表, 单显、无报警和控制仪表, 可选择二种规格附加功能。

XM 智能数字仪表与YIT-150型差动远传压力表或耐震差动远传压力表配合使用时接线方式 :

一、XM 智能数字单显示仪表与YTT—150型配合使用时接线 :

l 、接收YTT—150型的电压信号,XM 智能数字仪表端子1接正、2接负。

2 、XM智能数字仪表向YTT—150型提供6伏电源的输出端子为10接正11接负。

3 、XM智能数字仪表的端子2和端子11短接, 作为公共点使用。

二、XM智能数字仪表二位控制或单限报警与YTT—150型配合使用时接线, 继电器输出常开接点或常闭接点端子为5和6, 其它同一的1、2、3条接线相同。

三、XM智能数字仪表三位控制或双限报警与YIT—150型配合使用时接线, 继电器输出常开接点或常闭接点端子为5和6；8和9。其它同一的1、2、3条接线相同。

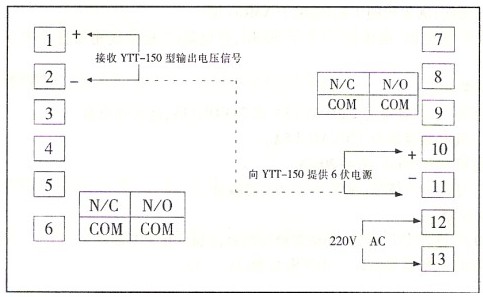

XM智能数字仪表端子接线图(横形160×80mm, 竖形80×160mm)
