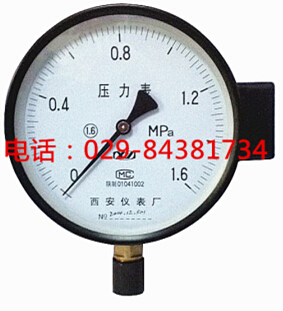

西安仪表厂远传压力表YTZ-150

仪器名称：西安仪表厂远传压力表YTZ-150
市场价格: 洽谈
仪器类别: 压力表
咨询电话： 029-84381734 传真:88623902转810

::产品简介::

一、概述：

YTZ-150电阻远传压力表用途说明：电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置—滑线电阻式发送器，故可把测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。

二、结构原理：

电阻远传压力表仪表由一个弹簧管压力表和一个与被测压力成一定函数关系的滑线电阻式发送器等组成。仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。

用途：

三、用途：

YTZ-150电阻远传压力表一般使用在需要压力控制回路上，这种回路一般情况上来说是不太重要的、辅助的回路，如一般印染厂里面采集深井水时需要控制水压的时候，用这个，属于坏了也没有什么关系的东西。

四、主要技术指标：

产品名称：	电位器式远传压力表
产品型号：	YTZ-150
公称直径（mm）：	Φ150
精度等级：	1.6
测量范围（MPa）：	-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1.0；0～1.6；0～2.5；0～4；0～6；0～10； 0～16；0～25；0～40；0～60；0～100MPa；
连接螺纹：	M20×1.5
电位器起始电阻（Ω）：	8～16
电位器满度电阻（Ω）：	330～390
工作电压（V）：	≤6
