隔爆热电偶、热电阻，WZP-241/N，WZPK-642dc/NN4

仪器名称：隔爆热电偶、热电阻，WZP-241/N，WZPK-642dc/NN4
市场价格: 洽谈
仪器类别: 热电阻
咨询电话： 029-84381734 传真:88623902转810

::产品简介::

普通隔爆热电偶、热电阻

WZPK-642dc/NN4

概要

·按符合国际IEC标准的防爆标准GB3836设计；

·防爆标志dⅡBT6，适用于ⅡB级以下，温度组别T1～ T6，含爆炸气体场所的温度测量。

技术特性与规格:

本系列产品符合国家标准GB3836.1、GB3836.2，按防爆标准中的有关规定和要求设计制造，其性能指标符合GB/T16839.1、 GB/T16839.2、 JB/T9238、 JB/T8622、 JB/T8623标准规定，并经*仪器仪表防爆安全监督检验站认可，获得防爆合格证书。用户在选用防爆级别时请注意温度组别必须与安装现场表面温度对应。

品种、测量范围和允差

热电阻:

品种	分度号	0℃电阻值 (Ω)	保护管材质	测量范围（℃）	允许误差（℃）			插入深度 ι(mm)
					等级	公式
铂电阻	Pt100	100±0.06	1Cr18Ni9Ti	200~550	A	±(0.15+0.2%\|t\|)	75,100,150, 200,250,300, 400,500,600, 750,1000
		100±0.12			B	±(0.3+0.5%\|t\|)
铜电阻	Cu50	50±0.06		50~100	__	±(0.3+0.6%\|t\|)
	Cu100	100±0.12

注：表中t为被测温度值。

热电偶

品种	分度号	保护管材质	测量范围 (℃)	偶材等级与允差值		插入深度 ι(mm)
				Ⅰ	Ⅱ
镍鉻—镍硅	K	1Cr18Ni9Ti	40~850	±1.5℃ 或±0.4%\|t\|	±2.5℃ 或±0.75%\|t\|	150、 200 250、 300 400、 500 600、 750 1000、1250 1500、2000
镍鉻硅—镍硅	N
镍鉻—康铜	E		单支40~650 双支-40~550
铁—康铜	J		单支40~600 双支-40~450
铜—康铜	T		单支40~400 双支-40~300	±0.5℃ 或±0.4%\|t\|	±1℃ 或±0.75%\|t\|

爆炸性混合物分级分组举例

类和级	引燃温度（℃）与组别
	T1	T2	T3	T4	T5	T6
	T＞450	450≥T＞300	300≥T＞200	200≥T＞135	135≥T＞100	100≥T＞85
ⅡA	乙烷，丙烷，丙酮，苯乙烯，二氯苯，甲苯，苯，氨，一氧化碳，二甲苯，乙酸	丁烷，乙醇，丙烯，丁醇，醋酸丁酯，甲醇，氯乙烯	戊烷，己烷，庚烷，癸烷，辛烷，汽油，环己烷	乙醛		亚硝酸乙脂
ⅡB	焦炉煤气，环丙烷	环氧乙烷，乙烯， 1，3丁二烯	硫化氢	二乙醚
ⅡC	水煤气，氢	乙炔			二硫化碳	硝酸乙脂

注：表中粗框线内，为本产品所适用的爆炸性混合物的举例。

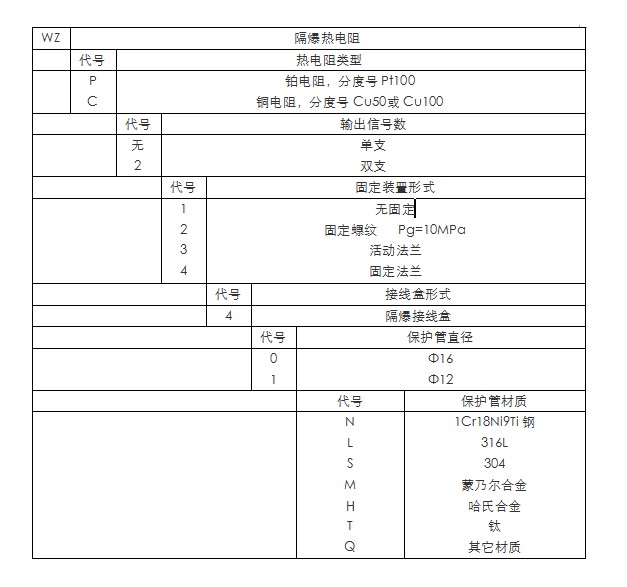

型号及规格代号:

WZP2 — 241/N ι=750 完整订货代号（插入深度）

西安仪表厂
