IRV4131-0063记录仪_西安仪表厂

::产品简介::

1、记录仪IRV4131-0063 内容简介：

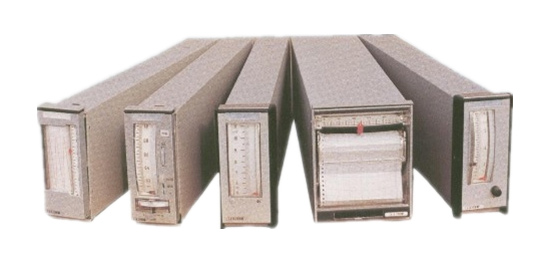

IRV记录仪采用了无滑动接点的磁平衡反馈机构，因而是无接点高可靠性连续笔试记录仪。有单笔和双笔两种型式。

记录有效宽为100mm，与I系列盘装仪表的指示和刻度方式是一致的。还能与相通尺寸的JIB插孔板组合进行多达20点的选点记录。

2、型号：

记录仪（单笔）

IRV4131-0063

IRV4131-0023

3、标准规格

输入信号；1-5V DC

输入电阻；1MΩ

信号源内阻影响；信号源内阻为250Ω时，为量程的﹢0.08%一下。

测量点数；1或2点

刻度盘；一行刻度一行数字、

刻度有效长；100mm

记录纸；长图折叠式记录，纸宽114mm,记录纸有效宽度为100mm。记录纸每叠长为8m

(记录纸以20mm/h速度进给时，可用约10天。）

记录方式；

4131型；一笔用红墨水连续记录。

全行程时间；约5s

精度；0.5级

不灵敏区；量程的0.2%

记录纸传动方式；

24DC 电源驱动时：与外部脉冲品频率同步，输入脉冲的频率为37.5Hz(电用ICG脉冲发生器）

交流电源驱动时；与交流电源频率同步。

记录纸进给速度；20mm/h及20mm/min 两种，用开关切换。

电源；

直流电源驱动型；24V DC±10%

交流电源驱动时；100、110、115、120、200、220、230、240V AC±%（指定）50/60Hz(通用）。

工作电流（24V DC 电源驱动时）：4131型：165mA

加装报警时，每一上下限报警增加50mA,功率消耗（交流电源驱动时）

环境温度；0-50℃

相对湿度；35-85%

绝缘电阻；各端子与接地端子间的绝缘电阻应不低于100MΩ，测试电压为500V DC.

安装方式；安装在室内的垂直控制盘上，（表箱嵌装）能单独安装及密集安装。

接线方式；表体与表箱间用接插件，外部接线用M3.5mm螺钉接线端子。

材料与表面涂敷；

正面；压铸铝，银灰色。

表箱；钢板，喷灰色烤漆。

流程牌；乳白色半透明丙烯板

尺寸；48*10.5（mm)

重量；4131型24VDC电源驱动时为3.3kg

4131型交流电源驱动时为4.0kg

表箱：3.2kg(安装附件除外）
