西安仪表厂

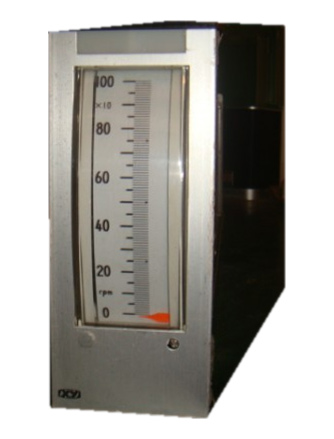

指示仪IH15-4135-2100，IH15-4136-2100指示仪

1、内容简介：

IH15指示仪是以4-20mA DC为输入信号的指示仪，刻度长100mm.可有两个指针指示。I系列备有表箱嵌入安装和控制盘直接安装等两种型式。此外还有本质安全型。

指示仪4135-2100

型号：

指示仪：直接安装型（横向）

IH15-4135-2100、1100

IH15-4136-2100、1100

2、标准规格

4135型指示仪（直接安装型）

4136型指示仪（直接安装型）

输入信号：4-20mA DC 或10-50mA DC

内阻：输入为 4-20mA DC  时约为10Ω

          输入为10-50mA DC时约为7.5Ω

输入点数；1或者2

指示范围:输入信号的0-*

刻度有效长；100mm

指针的颜色：

单针指示仪；红色

双针指示仪：*输入（右）为红色

                     第二输入（左）为绿色

指针运动方向；

垂直安装型：垂直方向。

水平安装型：水平方向（左端输入信号为0%）。

3、刻度盘

单针指示仪；一行刻度一行数字。

双针指示仪；每个输入各有一行刻度一行数字。

4、精度：

量程的±1.0%

环境温度0-50℃

环境湿度：5-95%相对湿度。

绝缘电阻；各端子和接地端子间100MΩ/500V DC

绝缘强度：  各端子和接地端子间：500V AC/1min

5、结构：本质安全型结构（iaIICT5)*或一般结构。

               *只适用于单针指示仪4-20mA DC 输入型。

6、安装方式：可直接安装在室内的垂直控制板上，可以水平安装，也可以垂直安装。本质安全型也可安装在危险场所。

7、接线：外部接线；M3.5mm螺钉接线端子。

8、材料及表面涂敷；

面板：拉毛氧化铝板。

表箱：钢板、灰色烤漆。

重量；

表体；4135型；1.9kg
